概述
HXGN15-12箱式固定交流金属封闭开关设备(以下简称“环网柜”)由新一代以六氟化硫符合开关，真空断路器、真空负荷开关作为主开关，整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。
环网柜具有结构简单、操作灵活、联锁可靠等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术的最新保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案。可以完全满足市场不断变化的要求。
本系列环网柜遵循以下IEC标准:
IEC60298交流金属封闭型配电装置和控制设备(1KV-52KV)(1990),Aml(1994)
IEC60694常用规格高压开关设备和控制设备(1996)
IEC60044-1仪表互感器第一部份电流互感谢器
IEC60044-2仪表互感器第二部份感应式电压互感器
IEC60056通用交流高压线路开关
IEC60129通用交流隔离开关和接地开关(1984) Aml(1992)Am2(1996)
IEC60256-1高压开关第一部份（1KV~52KV)(1998)
IEC60420通用交流负荷开关熔断器组合电器（1990）
IEC60592开关柜防护等级的规定（lP标准）
本系列环网柜遵循以下IEC标准:
IEC60298交流金属封闭型配电装置和控制设备(1kv-52kv) (1990),Aml(1994)
IEC60694常用规格高压开关设备和控制设备(1996)
IEC60044-1仪表互感器第一部份电流互感谢器
IEC 60044-2仪表互感器第二部份感应式电压互感器
IEC60056通用交流高压线路开关
IEC60129通用交流隔离开关和接地开关（1984）  Aml(1992)Am2(1996)
IEC60256-1高压开关第一部份（1kV~52kV)(1998)
IEC60420通用交流负荷开关一熔断器组合电器(1990)
IEC60592开关柜防护等级的规定(lP标准)
本系列环网柜符合以下国家标准:
GB3906   3～35KV交流金属封闭开关设备
GB/T11022  高压开关设备和控制设备标准的共用技术要求
GB/T16926  交流高压负荷开关～熔断器组合电器
GB3804   3～63KV交流高压负荷开关
柜内各电器元件均符合各自的标准：
环网柜为金属铠装封闭式，柜内为空气绝缘，具有终端变电站接线及适应环网供电的接线。
本系列环网柜设备采用规范部件，如：选用断路器(真空负荷开关)、接地开关熔断器、仪表互感器、二次仪表，通过这些部件的组合能广泛满足各种设计方案的要求。根据需要，可以增设低压箱。产品具有可靠的机械联锁装置，可满足“五防”功能要求。
适用范围
环网柜适用于三相交流50Hz，额定电压12KV的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。
特别适用于小型二次配电站、开闭所、工矿企业、城市居民小工区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
使用环境
1、海拔高度：≤1000m；
2、环境温度：-25℃～＋40℃；
3、空气相对湿度：日平均值不大于95%,月平均值不大于90%；
4、周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等；
5、地震裂度：8度。

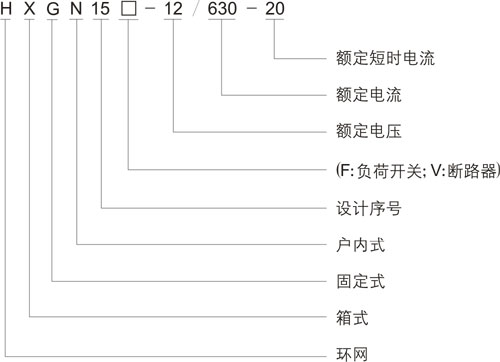

型号及含义

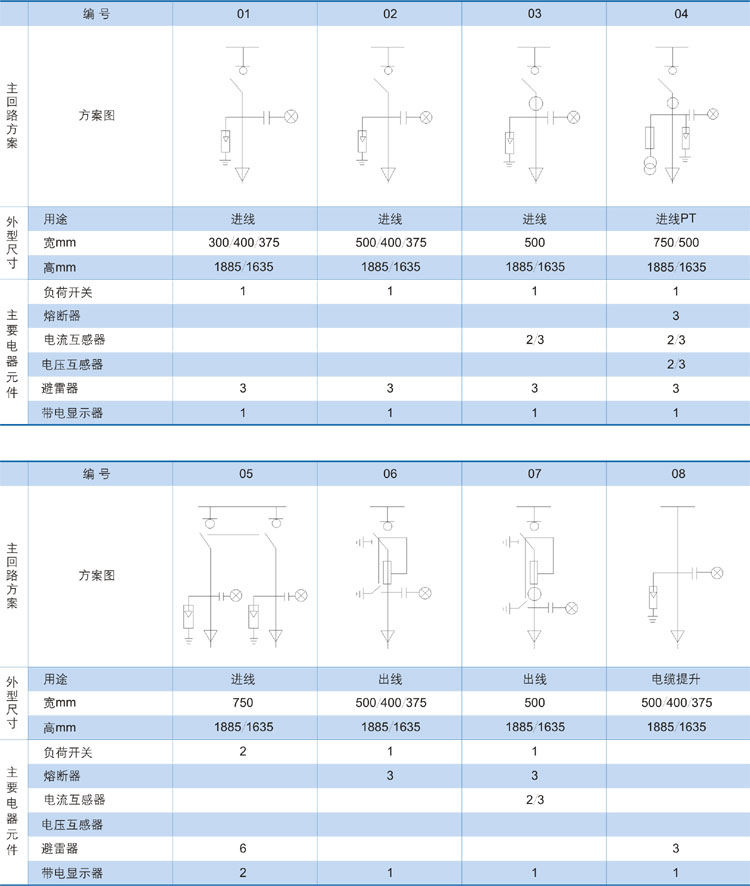

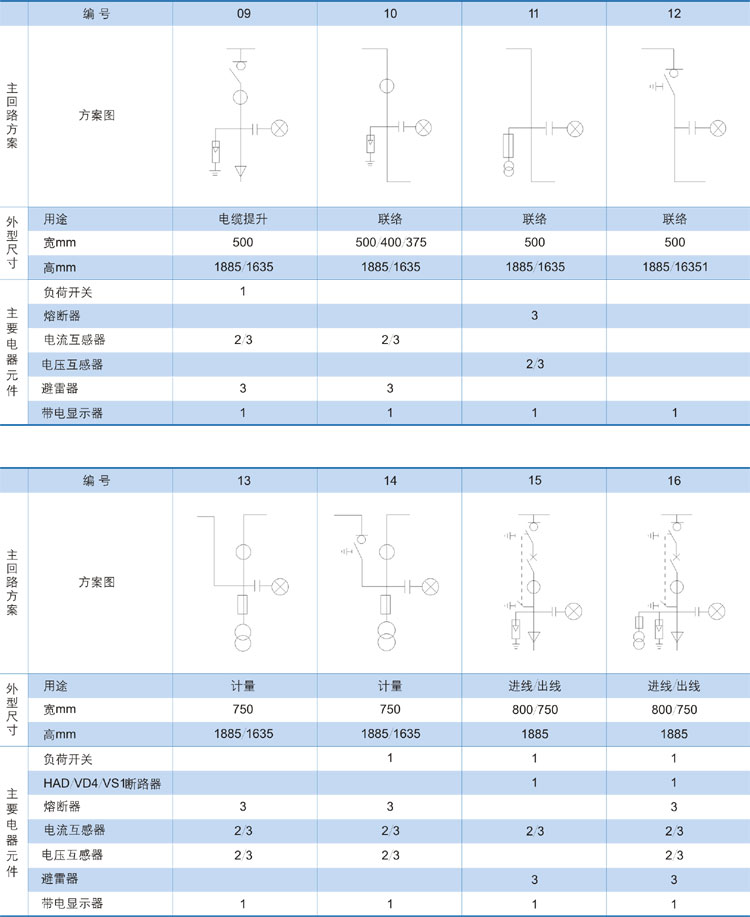

常用一次方案

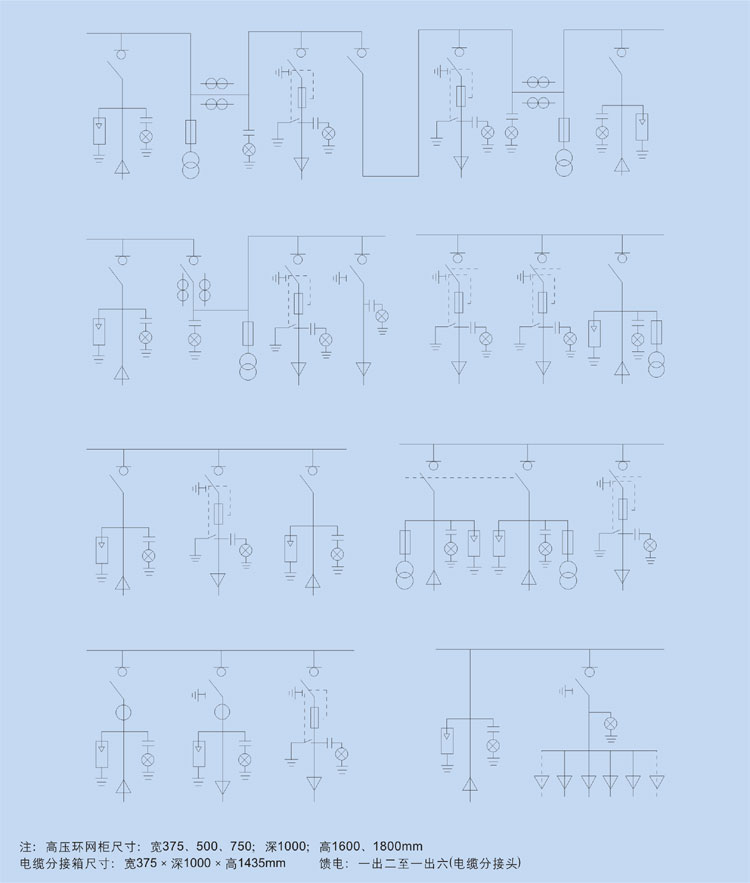

开关柜方案应用案例
