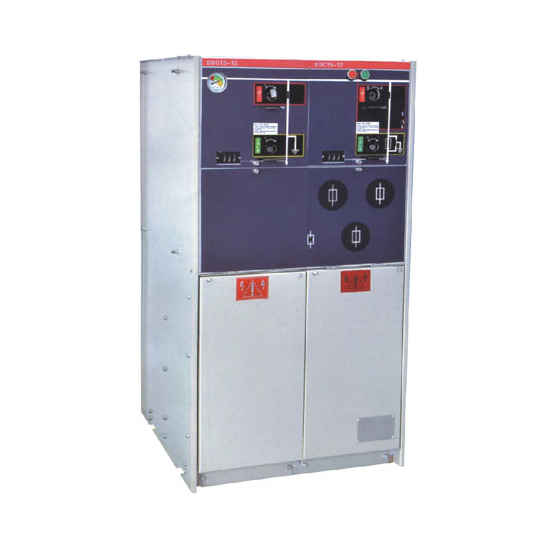

HXGN-12 全充气全绝缘充气开关柜
概述
HXGNC-12系列开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈刚的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线完全绝缘和全屏蔽，确保了高可靠性和安全性。同时可以提供工厂化的自动化解决方案，形成了智能化开关的概念，并将列场安装及调式工作量降到最低。在室内条件下(20℃)运行的设计寿命超过30年。
使用环境
1、海拔高度：≤2000m；
2、环境温度：-35℃～+40℃；
3、空气相对湿度：日平均值不大于95%，月平均值不大于90%
4、周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等；
5、地震裂度：8度。

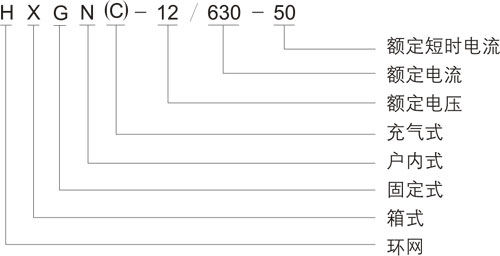

型号及含义

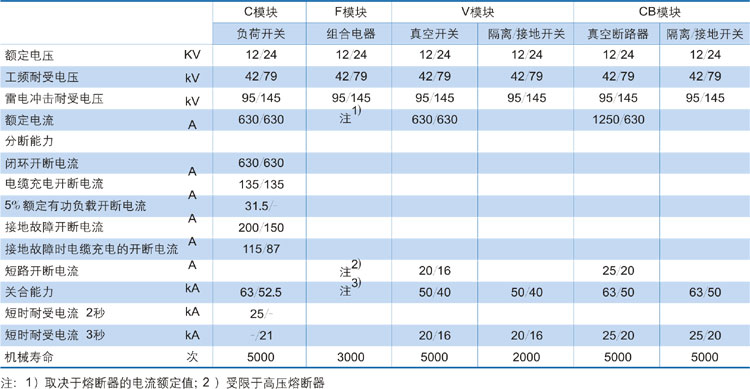

技术参数

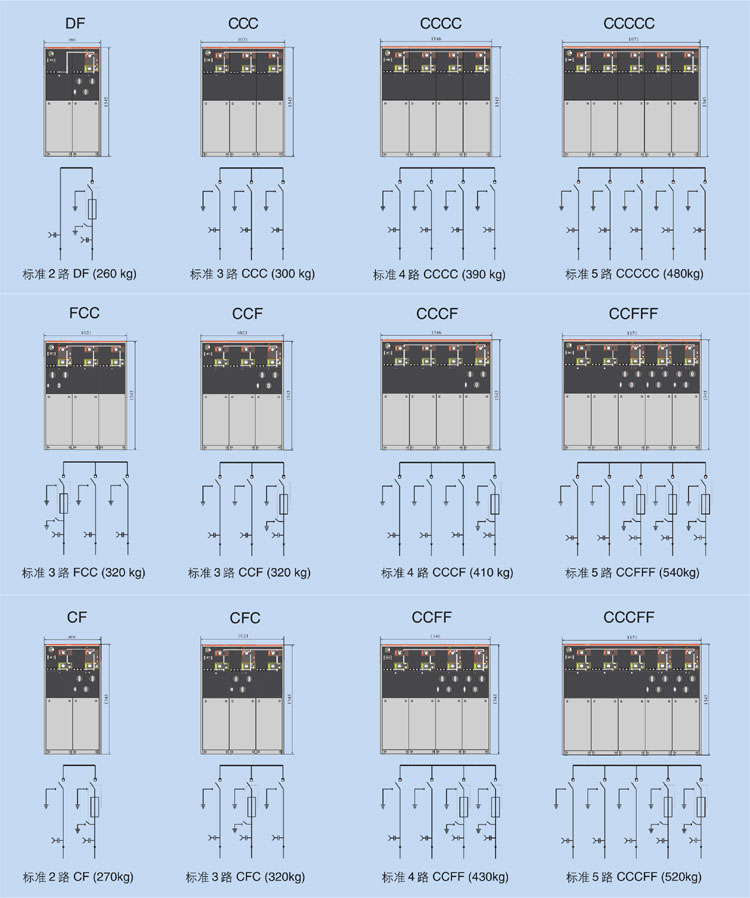

HXGNC-12系列15种标准组合

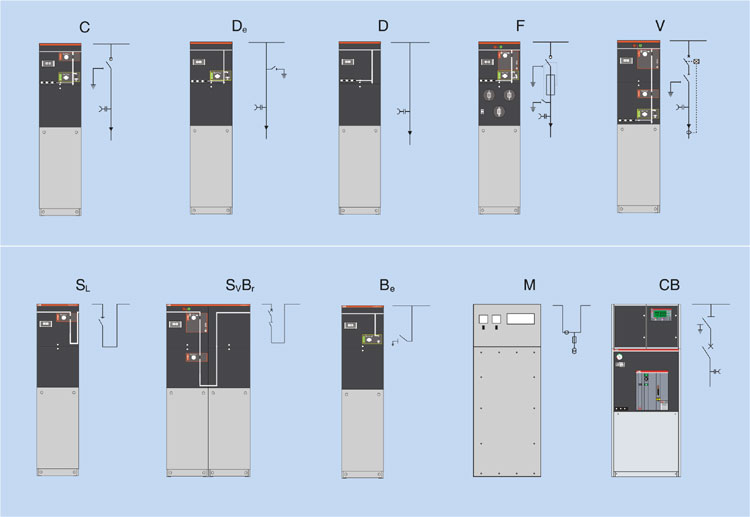

HXGNC-12系列可用的模块
| C | 负荷开关模块 | (宽度=325mm) |
|
De |
带接地刀的电缆连接模块 | (宽度=325mm) |
|
D |
不带接地刀的电缆连接模块 | (宽度=325mm) |
| F | 负荷开关熔断器组合电器模块 | (宽度=325mm) |
|
V |
真空开关模块 | (宽度=325mm) |
|
SL |
母线分段开关模块(负荷开关) | (宽度=325mm) |
| SvBr |
母线分段开关模块(真空开关) Sv总线跟母线提升模块在一起 |
(总宽度=650mm) |
| Be | 母线接地模块 | (宽度=325mm) |
| M/PT |
表计模块12KV 表计模块24KV |
(宽度=696mm) (宽度900mm) |
注：单个模块必段加扩展头后才能使用
重量表(这些重量没有考虑附件)
标准1路：130kg 2-3路是4路类似的重量
6路大约是570～80kg M表计柜大约是250kg
