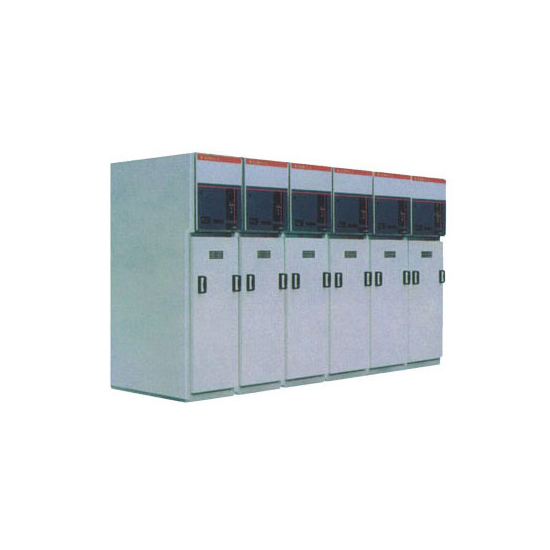

ABB环网柜
产品概述
该产品是引进国外先进技术并按照国内农网及城网改造之要求而研制、开发的新一代高压电器产品。经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。单元柜的主开关、操作机构及元器件采用ABB公司原装件SFL-12/24型或国产FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。柜体采用进口敷铝锌板经数控机床加工而成，防护等级达到IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、小维护等极其显著的特点。适用于交流50HZ、10kV的电力网络中，作为电能的接受和分配之用。
使用环境
① 海拔不超过2500米；
② 周围空气温度：上限+40℃，下限-35℃；
③ 相对湿度：日平均值不大于95%，月平均值不大于90%；
④ 周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
⑤ 无经常性的剧烈振动。
技术参数
该产品是引进国外先进技术并按照国内农网及城网改造之要求而研制、开发的新一代高压电器产品。经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。单元柜的主开关、操作机构及元器件采用ABB公司原装件SFL-12/24型或国产FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。柜体采用进口敷铝锌板经数控机床加工而成，防护等级达到IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、小维护等极其显著的特点。适用于交流50HZ、10kV的电力网络中，作为电能的接受和分配之用。
使用环境
① 海拔不超过2500米；
② 周围空气温度：上限+40℃，下限-35℃；
③ 相对湿度：日平均值不大于95%，月平均值不大于90%；
④ 周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
⑤ 无经常性的剧烈振动。
技术参数
|
名 称 |
单 位 |
参 数 |
|
额定电压 |
kV |
10 |
|
最高工作电压 |
kV |
12 |
|
额定频率 |
Hz |
50/60 |
|
主母线额定电流 |
A |
630 |
|
主回路、接地回路额定短时耐受电流 |
kA/s |
20/3 |
|
主回路、接地回路额定峰值耐受电流 |
kA |
50 |
|
主回路、接地回路额定短路关全电流 |
kA |
50 |
|
负荷开关额定电流开断次数 |
次 |
100 |
|
额定转移电流 |
A |
1700 |
|
熔断器******额定电流 |
A |
160 |
|
熔断器开断电流 |
kA |
31.5 、 50 |
|
机械寿命 |
次 |
2000 |
|
1min 工频耐压（有效值） |
kV |
42/48 |
|
雷电冲击耐受电压（峰值） |
kV |
75/85 |
|
二次回路 1min 工频耐压 |
kV |
2 |
|
防护等级 |
IP3X |
|
