一、基本原理：

氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要原件，与传统的碳化硅避雷器相比，大大改善了电阻片的伏安特性，提高了通流能力，可以做成无间隙避雷器。因此带来了电器结构特点的根本变化。

当避雷器在正常工作电压下，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，流过避雷器的电流达数千安培，避雷器处于导通状态，释放过电压能量，从而防止了过电压对输变电设备的侵害。

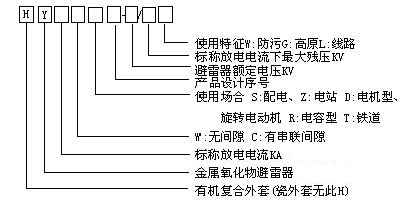

二、型号说明：

三、使用条件：

1.环境温度不高于+40℃，不低于-40℃

2.海拔高度不超过1000m-2000m

3.******风速不超过35m/s

4.地震裂度7度及以下地区

5.电源频率50Yz或60Yz

6.长期施加在避雷器上的工频电压不超过避雷器的持续运行电压。异常使用条件、需在订货时说明并双方协商解决。

四、性能特点：

本公司生产的0.22-110KV级各种类型的氧化锌避雷器。除各项性能符合国家标准GB11032外，还有以下特点：

1 .实配直流参考电压高于国标规定值4%以上，有利于提高避雷器的稳定性。

2 .能量耐受能力裕度大，如10KV配电型避雷器2mA方波通流容量实际可达150A；4/10μs大电流冲击耐受能力达65KA。

3 .泄漏电流小，0.75倍直流1mA电压下的泄漏电流通常不大于20μA,而且耐老化性能好，长期使用稳定可靠。

4 .密封结构先进可靠，复合外套采取一次性整体模压成型。

5 .产品爬电距离大，耐污性能好。

6 .可根据用户要求进行设计和生产各类有特殊要求的产品。

五、3-35kV金属氧化物避雷器：

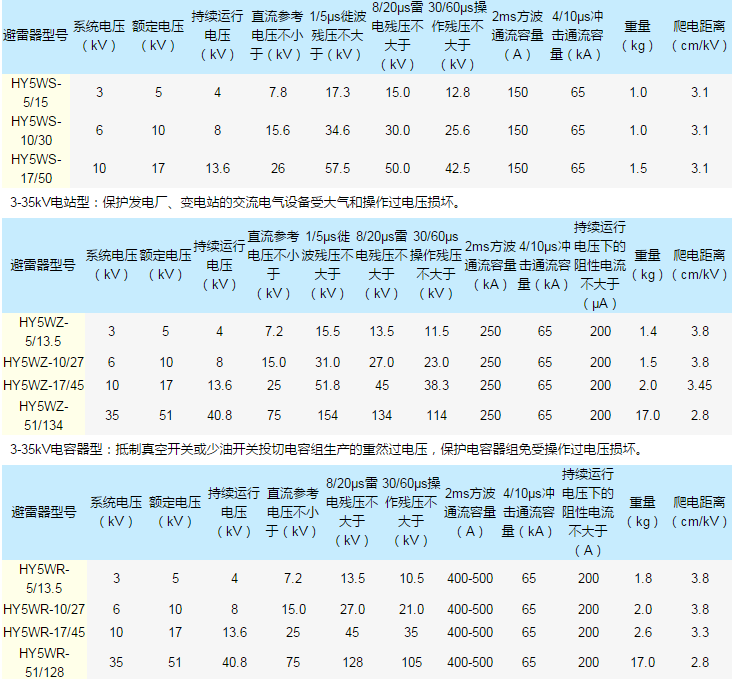

1、技术参数：

3-10kV配电型：保护相应电压等级的配电变压器、开关柜、箱式柜、电缆头、柱上少油开关等配电设备免受大气和操作过电压损坏。

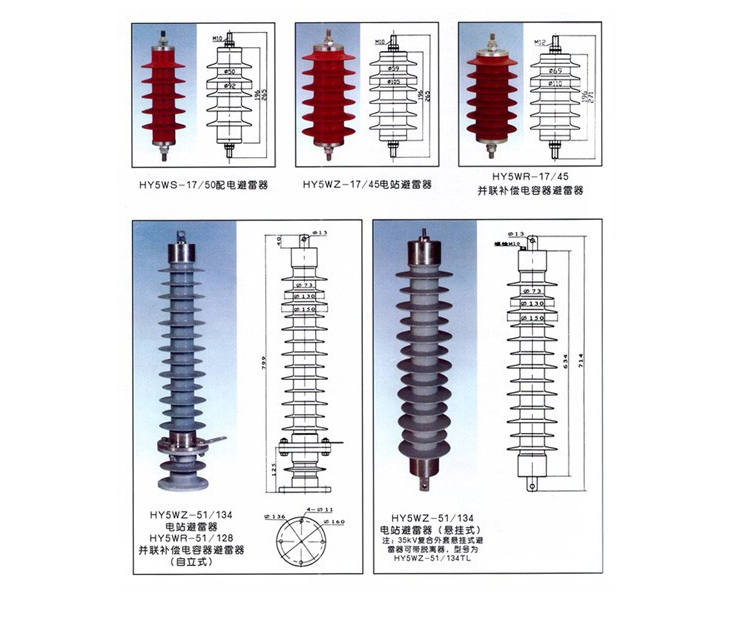

2、安装尺寸及外形图：

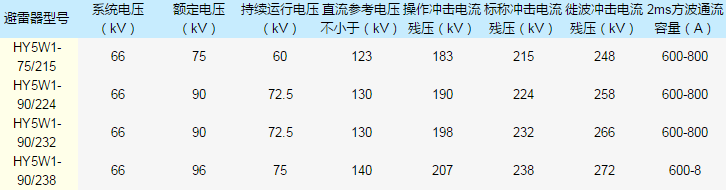

六、66kV电站型金属氧化物避雷器：
